Placas de Protección de Cables Subterráneos: Seguridad y Señalización en Redes Eléctricas

¿Qué es una placa de protección para canalizaciones eléctricas?

Una placa de protección para canalizaciones es un elemento físico, generalmente fabricado en polietileno de alta densidad (PE-HD), diseñado para colocarse sobre las canalizaciones eléctricas subterráneas.

Su doble función es:

1. Proteger mecánicamente los cables frente a impactos accidentales durante obras o mantenimientos.

2. Señalizar claramente la existencia de una línea eléctrica bajo tierra, evitando daños y riesgos de electrocución.

Principio de funcionamiento: aviso acústico y visual

Cuando se produce una intervención o excavación sobre la línea, el contacto de las herramientas con la placa genera una vibración audible. Ese ruido alerta inmediatamente al operario de la existencia de una canalización subterránea.

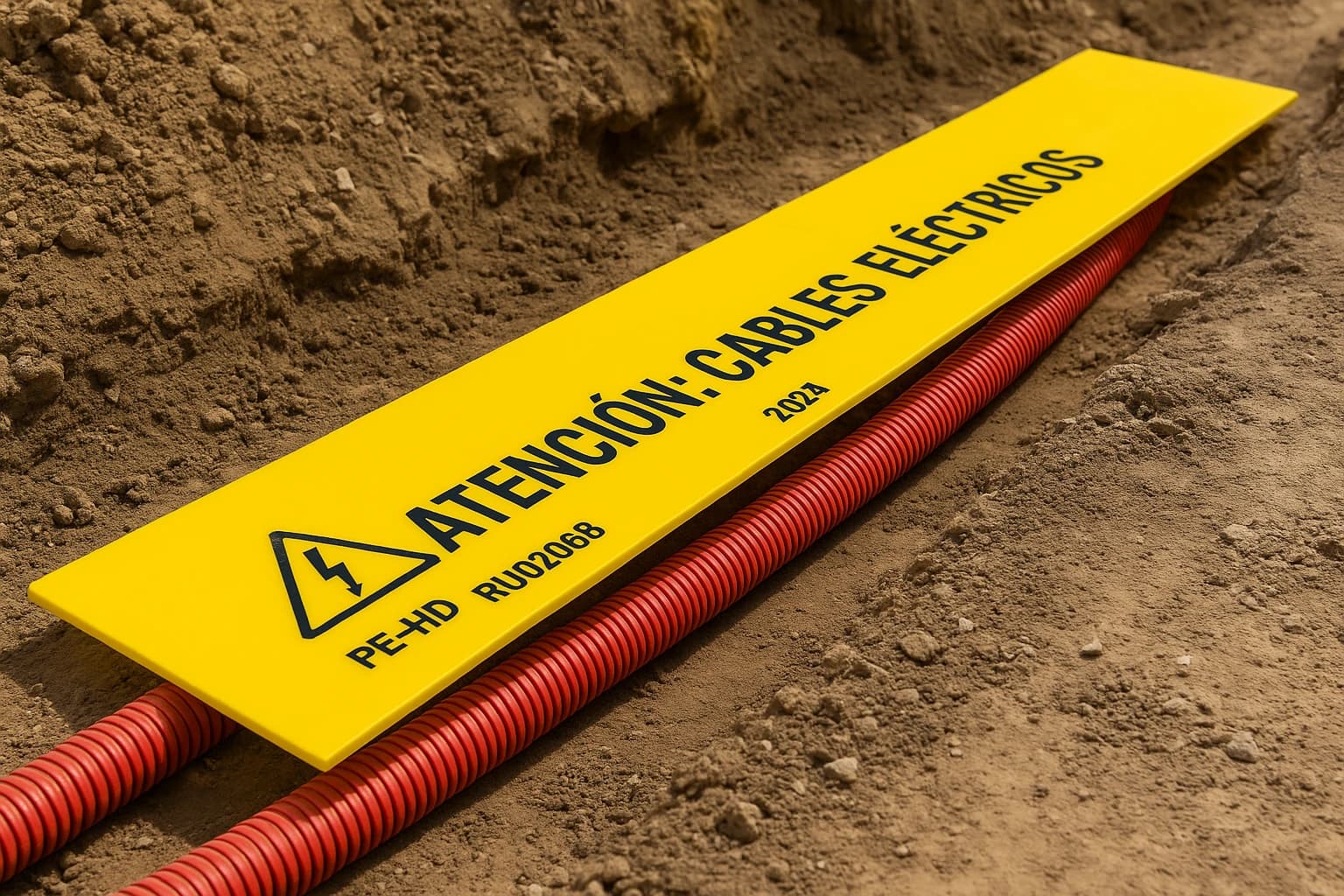

Además, el color vivo y la señalización impresa sobre la superficie (por ejemplo, el clásico amarillo con leyenda negra “Atención: Cables Eléctricos”) garantizan una advertencia visual efectiva incluso en condiciones de baja visibilidad.

Características técnicas principales

Las placas de protección Dismaplast están diseñadas para cumplir las normativas RU0206B (España) y EN 50520 (Internacional), asegurando su idoneidad para aplicaciones en redes de media y alta tensión (1 kV – 138 kV).

Características destacadas:

• Material: PE-HD reciclado, libre de halógenos, sin metales pesados y estable a los rayos UV.

• Dimensiones estándar: ancho de 25 cm, color amarillo de alta visibilidad.

• Formato: anónimo o personalizado con logotipo y texto corporativo.

• Personalización total: color, espesor, ancho y leyenda.

• Impresión indeleble en negro con los textos:
  “Atención: Cables Eléctricos – Riesgo Eléctrico – Norma EN 50520 – PE-HD – Año de fabricación”

• Sistema de unión macho-hembra que garantiza continuidad mecánica y de señalización a lo largo de toda la línea.

Beneficios clave en redes eléctricas subterráneas

• Seguridad ante excavaciones: evitan daños costosos en cables de alta tensión y reducen el riesgo de accidente eléctrico.

• Cumplimiento normativo: las placas cumplen con los estándares técnicos exigidos para obras de distribución eléctrica e infraestructuras energéticas.

• Resistencia y durabilidad: el material PE-HD ofrece excelente comportamiento frente a impactos, rayos UV y envejecimiento.

• Instalación sencilla: el sistema de unión facilita un montaje continuo, rápido y seguro.

• Sostenibilidad: fabricadas con material reciclado, contribuyen a proyectos eléctricos más sostenibles y alineados con políticas ESG.

Aplicaciones típicas

Las placas de protección de cables subterráneos se utilizan en múltiples entornos:

• Canalizaciones eléctricas urbanas y rurales.

• Redes de distribución y transporte de energía.

• Proyectos de energías renovables (fotovoltaicos y eólicos).

• Instalaciones industriales de media y alta tensión.

• Obras civiles e infraestructuras subterráneas (túneles, polígonos, estaciones transformadoras).

Personalización y trazabilidad

En Dismaplast fabricamos placas estándar y personalizadas según las especificaciones del cliente.
Podemos incluir logotipo corporativo, texto en varios idiomas, códigos de referencia o cualquier información necesaria para la identificación de la instalación.
Cada lote se fabrica con un marcado indeleble que incluye año de producción, material, norma aplicable y advertencias de seguridad.

Compromiso con la calidad y el medio ambiente

La fabricación en PE-HD reciclado, libre de halógenos y metales pesados, refuerza el compromiso de Dismaplast con la sostenibilidad y la economía circular.
Nuestras placas mantienen sus propiedades mecánicas y colorimétricas incluso tras años de exposición al suelo o al sol, cumpliendo con las exigencias de durabilidad de las redes eléctricas modernas.

Conclusión: seguridad, fiabilidad y cumplimiento

Las placas de protección de cables subterráneos Dismaplast son una solución técnica imprescindible para proteger las redes eléctricas frente a agresiones mecánicas, cumplir con la normativa vigente y garantizar la seguridad de las personas.

¿Necesita asesoramiento técnico o una oferta personalizada?
Contacte con nuestro equipo para recibir fichas técnicas, muestras o un presupuesto adaptado a su proyecto.
